Koso Rx2 замена стоку, поменял таки приборку. Опции

[mikelodeon]

братцы, я таки поставил неделю назад приборку на свой N '99
Что сказать, отпадно смотрится. Врезал в родные фишки, оставшиеся от стоковой, скончавшейся, приборки. Все работает, за исключением уровня топлива, ибо наш констуктив, 2 провода (горит моргает), к косовской приборке, расчитанной на датчики с сопротивлением 100 и 510оМ не подключить никак. Придется делать отдельный светодиодик... И пока не подключал датчики температуры масла и антифриза, ибо там надо врезать переходники, а следовательно сливать жидкости... Что покуда я их только поменял - подождет зимы
И у меня остался один не разьясненный момент с датчиком скорости. Тот, что идет в комплекте с приборкой, я решил не ставить, а использовать родной датчик. Он таки работает, но скорость показывает бреша безбожно. Чтобы настроить под родной датчик приборку, нужно знать длинну окружности (само собой я ее знаю) и кол-во "вспышек" в датчике, за оборот... Может кто разбирал датчик, может подсказать?

фото, видео, по желанию.

[Интимыч]

братцы, я таки поставил неделю назад приборку на свой N '99
Что сказать, отпадно смотрится. Врезал в родные фишки, оставшиеся от стоковой, скончавшейся, приборки. Все работает, за исключением уровня топлива, ибо наш констуктив, 2 провода (горит моргает), к косовской приборке, расчитанной на датчики с сопротивлением 100 и 510оМ не подключить никак. Придется делать отдельный светодиодик... И пока не подключал датчики температуры масла и антифриза, ибо там надо врезать переходники, а следовательно сливать жидкости... Что покуда я их только поменял - подождет зимы
И у меня остался один не разьясненный момент с датчиком скорости. Тот, что идет в комплекте с приборкой, я решил не ставить, а использовать родной датчик. Он таки работает, но скорость показывает бреша безбожно. Чтобы настроить под родной датчик приборку, нужно знать длинну окружности (само собой я ее знаю) и кол-во "вспышек" в датчике, за оборот... Может кто разбирал датчик, может подсказать?

фото, видео, по желанию.

длина окружности колеса 1804см/ 4 вспышки(вроде)
По датчику топлива, попробуй два провода, у меня один отвалился на родном, работает, просто моргает часто когда 3 литра остается.

[stepanet]

приложите фото посмотреть. по поводу топлива. какое сопротивление у родного датчика?

[mikelodeon]

4 пыхи. ага, пасибо, попробую (тока не см наверное всеж )
Да я один и подключил, в теории, должно моргать, жду када бак вынюхается... Но светик оно надежнее, на приборке и не увидишь...

Фото ща пойду сделаю.

В родном нет сопростивления, там тупо поплавок, 2 риски, т.е. 2 провода, моргает, и горит лампочка. Насколько я понимаю эту конструкцию...

Сообщение отредактировал mikelodeon - 19.8.2009, 17:09

[mikelodeon]

http://www.youtube.com/watch?v=EPHXzu-m3JI

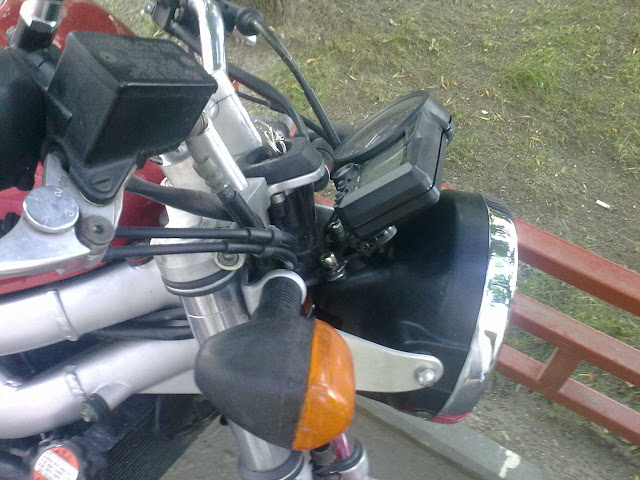

http://lh3.ggpht.com/_cM5KcC66hYQ/SowIe51n...19082009243.jpg

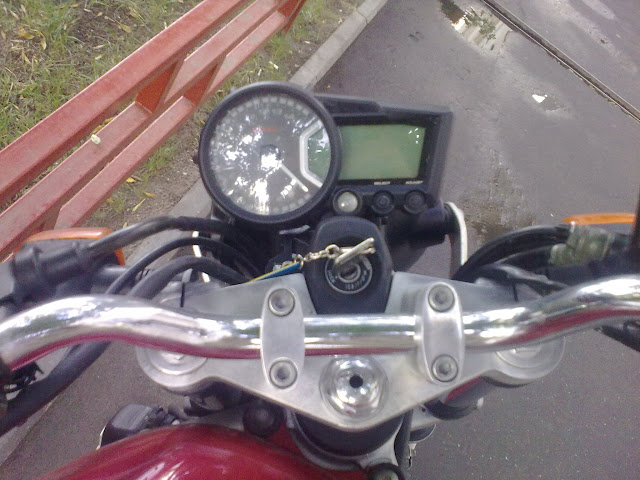

http://lh3.ggpht.com/_cM5KcC66hYQ/SowIey8f...19082009242.jpg

Могу попозжа сфоткать нормально...

[Sapone]

Красиво.

[Интимыч]

4 пыхи. ага, пасибо, попробую (тока не см наверное всеж )
Да я один и подключил, в теории, должно моргать, жду када бак вынюхается... Но светик оно надежнее, на приборке и не увидишь...

Фото ща пойду сделаю.

В родном нет сопростивления, там тупо поплавок, 2 риски, т.е. 2 провода, моргает, и горит лампочка. Насколько я понимаю эту конструкцию...

1)У меня расстояние которое колесо проходило за один оборот равно 1804 см, какую окружность ты имеешь ввиду?
2) Выкручивал датчик из бака, он выглядит как датчик температуры. Поплавков не видел. Там либо работает от давления либо от сопротивления.

[mikelodeon]

1)У меня расстояние которое колесо проходило за один оборот равно 1804 см, какую окружность ты имеешь ввиду?
2) Выкручивал датчик из бака, он выглядит как датчик температуры. Поплавков не видел. Там либо работает от давления либо от сопротивления.

1. Расстояние, которое колесо проходит за 1 оборот, это и есть длинна окружности.
2. я образно.

К стати, спасибо. 4 вспышки - работает. Показывает точно.

А на новых SV нет датчика топлива в привычном виде? Зима длинная, займусь переделкой...

[KLoPiK]

Красиво! А на S версию 400-ки есть что-нить весёленькое?

[mikelodeon]

Красиво! А на S версию 400-ки есть что-нить весёленькое?

Это универсалка.
Именно под вырез Sки, я ничего не встречал...

[Chita]

Я себе на VTR тоже поставил RX2.
Стандартный датчик у меня такой же был(тока резерв показывал). Вывод, который сделал: приборка не будет показывать с ним никуя. Хотя работает он тоже за счет сопротивления.
В итоге поставил датчик от более поздней версии Ватрухи - приборка уровень показывает, но даже при пустом баке по шкале чуть меньше половины(похоже у новых моделей Ватрух бак немного другой формы и поплавок не опускается до конца. А может и сопротивление в датчике немного не такое, какое должно быть).


А у тебя обороты не пляшутна холостых? Как подключал их?Тоже через стандартный жгут?
Я кидал провод на одну из катушек. В итоге на холостых сама по себе пляшет(похоже надо бы чуток сопротивления на проводе), а при работе газом - всё четко.

ЗЫ Интимыч, не может у тебя колесо проделывать почти 2 км за оборот Наверное 180 см - у меня почти также.

[mikelodeon]

Ну вот и я думаю о датчике в бак... Пока идей много, времени мало )
А хрен его знает, пляшет или нет.. По мне - так не пляшет.
подтормаживает слегка при сбросе - открытии.
Да, все подключал к родным фишкам, и тахометр тоже.
единственное - "самопал" - кренка на входе.

[Интимыч]

ЗЫ Интимыч, не может у тебя колесо проделывать почти 2 км за оборот Наверное 180 см - у меня почти также.

Я написал 1804 см, эт 18 метров))) У нас у обоих проблемы с переведением мер))))
Я имел ввиду миллиметры) 1840мм

[stepanet]

о из мануала
Проверьте сопротивление датчика при различном положении поплавка.
Положение поплавка Сопротивление
верхнее 4-10 Ом
нижнее 90-100 Ом




а ты говоришь надо 100 и 510
даже если добавить 100ом то не выйдем на отметку 510

Прикрепленные файлы




[mikelodeon]

о из мануала
Проверьте сопротивление датчика при различном положении поплавка.
Положение поплавка Сопротивление
верхнее 4-10 Ом
нижнее 90-100 Ом




а ты говоришь надо 100 и 510
даже если добавить 100ом то не выйдем на отметку 510

Такого в SV нету точно.

Не, я говорю 100 и 510, это 2 разных вида датчиков. Вот например у меня стоит на скутере приборка косо, датчик бензина в скутере 100 (~90-100=empty. 3-10=full). Т.е. в приборке - переключается - 100 и 510, для моего скутер - 100.

Хз как обьяснить...

Но вот такое, как у тебя на фото - и надо мне поставить... С таким - косо будет работать в положении - 100Ом

Сообщение отредактировал mikelodeon - 24.8.2009, 16:45

[KLoPiK]

Это универсалка.
Именно под вырез Sки, я ничего не встречал...

А если предложить что-нить? С напильником дружу. Или по-любому придётся перелепливать внутренний пластик из смолы и стеклоткани, если другую приборку ставить?

[Интимыч]

А если предложить что-нить? С напильником дружу. Или по-любому придётся перелепливать внутренний пластик из смолы и стеклоткани, если другую приборку ставить?

Я так без пластика езжу, кто видит кроме тебя?))

[mikelodeon]

Да в общем либо как Интимыч написал, либо стеклоткань. Со стеклотканью пару вечеров придется повозится. Вечер на вылепку и вырез, и вечер на обработку.
На большинстве спортов, пластика, как на SV, у приборки нету...

[Интимыч]

На большинстве спортов, пластика, как на SV, у приборки нету...

Экономим 200 грамм)))))))

[stepanet]

Такого в SV нету точно.

Не, я говорю 100 и 510, это 2 разных вида датчиков. Вот например у меня стоит на скутере приборка косо, датчик бензина в скутере 100 (~90-100=empty. 3-10=full). Т.е. в приборке - переключается - 100 и 510, для моего скутер - 100.

Хз как обьяснить...

Но вот такое, как у тебя на фото - и надо мне поставить... С таким - косо будет работать в положении - 100Ом

все понял
я просто подумал ,что ты указал диапазон в которых работает шкала. типа 100 пусто - 510 полный
получается топливный датчик от cb400 подойдет нормуль. осталось его приспособить
